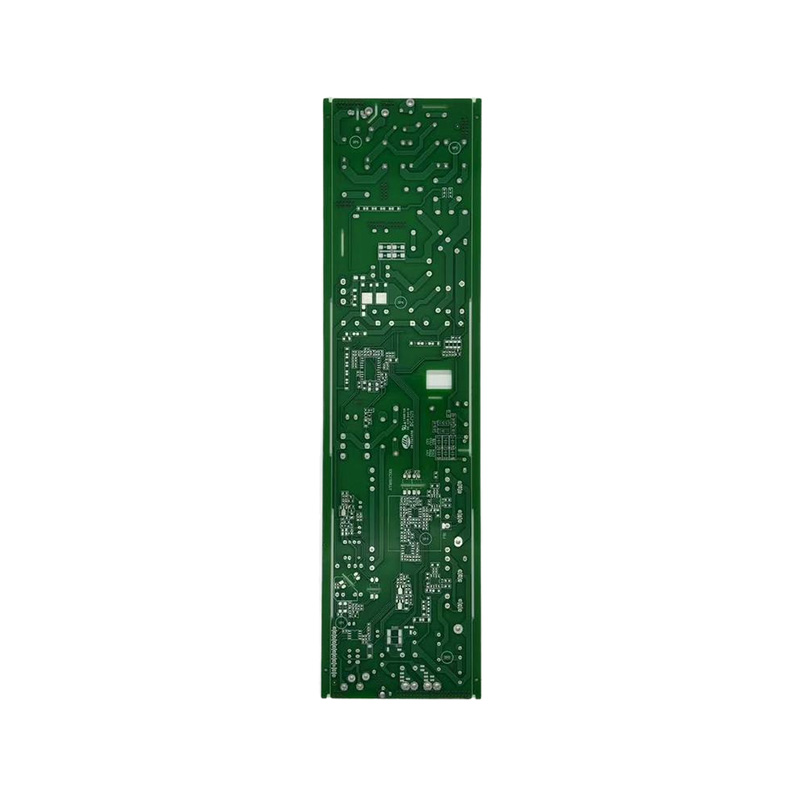

ハイパワー PCB は厚い銅箔 (3 オンス~20 オンス) と耐熱性の高い基材を使用しており、優れた通電容量 (100 A 以上) と高温耐性 (TG 値 ≥180°C) を備えています。これらは、高電流、高負荷のシナリオ向けに最適化されています。配線設計と放熱チャネル(内蔵金属マトリックスまたはセラミックフィラーを使用)を最適化することで、インピーダンス熱損失を効果的に低減し、パワーコンバータ、新エネルギーインバータ、産業用モータードライブ、および電気自動車充電モジュールにおける放熱の課題を解決します。このボードは超高アンペア伝送と過渡サージ保護をサポートし、構造強度と電気的安定性を組み合わせています。これは、太陽光発電システム、鉄道交通機関、重機などの高出力電子デバイスにおける効率的なエネルギー伝送の中核的なサポートです。
| 材料 | FR-4、アルミニウム、セラミック、金属、銅、高周波、リジッドフレックス、ハロゲンフリー |
| 板厚 | 0.3~6mm |
| 銅の厚さ | 0.5オンス~5オンス |
| レイヤー | 1-32 |
| 原産地 | 安徽省、中国 |
| 表面仕上げ | 標準 HASL、鉛フリー HASL、OSP、浸漬ニッケル/ゴールド、青接着剤、浸漬シルバー、浸漬錫 |
| 最小絞り | 0.25mm |
| 最小トレース幅 | 3ミル(0.075mm) |
| 最小トレース間隔 | 0.075mm |
| 板厚 to aperture ratio | 10:1 |
