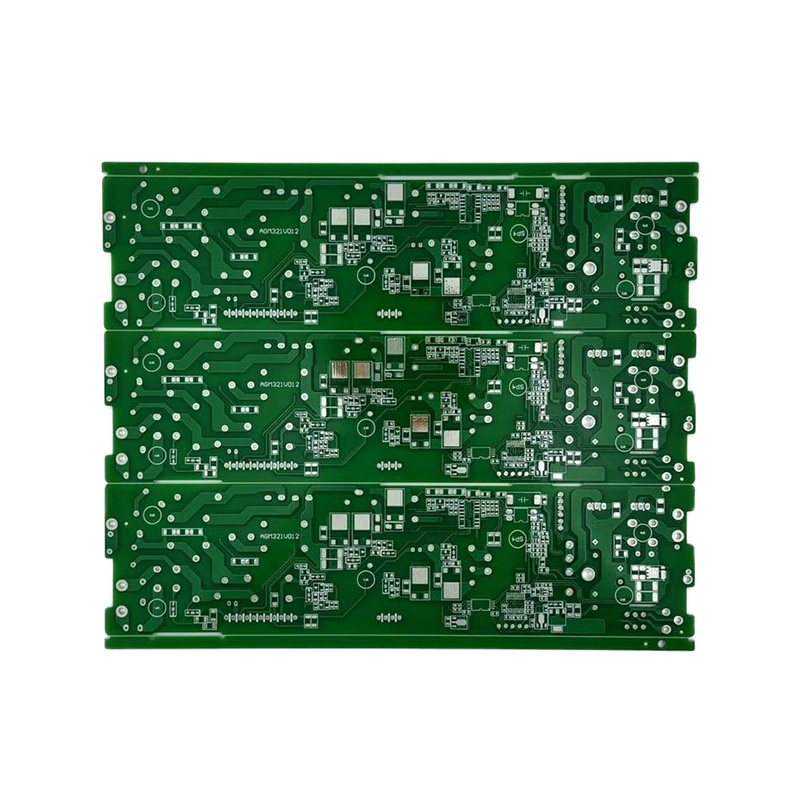

高速 PCB は、ギガヘルツ レベルを超える高速デジタル信号を処理するために特別に設計された特殊な回路基板です。その中心的な目標は、インピーダンスを正確に制御し、信号損失と遅延を低減することで信号の完全性を確保することです。これらの基板は、FR-4、高周波材料、セラミック、金属基板などのさまざまな基板をベースとしています。これらは優れた電気的性能と熱管理機能を備えており、その構造は単層から最大 32 層の複雑な設計まで多岐にわたります。リジッドフレックスなどの特殊加工にも対応します。 0.075mmの超微細ラインと間隔、10:1の高アスペクト比の穴あけ技術、ニッケル浸漬金やOSPなどのさまざまな表面処理により、高周波信号伝送における減衰とクロストークの問題に効果的に対処できます。これらは主に、データ伝送速度と安定性に対する厳しい要件がある、データセンター サーバー、ハイエンド ルーター、人工知能アクセラレーション カード、スーパーコンピューターなどのコア領域で使用されます。
5G 基地局から先進運転支援システムに至るまで、最新の電子機器のパフォーマンスは、重要なコンポーネントにかかっています。 高速PCB 。信号周波数がマルチギガヘルツやミリ波の範囲にまで上昇すると、プリント基板の物理的特性がシステムの成功の主な要因になります。この記事では、安徽宏信電子技術有限公司のような大手メーカーの能力を活用しながら、高速 PCB 設計と製造を習得するために必要なコア技術、材料科学、製造精度について探ります。
10GHzを超える周波数では、従来のFR-4材料では信号損失が大きくなり、誘電特性が不安定になるため、性能が不十分になることがよくあります。適切な基材を選択することは、最初で最も重要なステップです。
| パラメータ | 標準FR-4 | 高周波材料 | パフォーマンスへの影響 |
| 誘電率 (Dk) | 4.5～5.0 | 3.0～4.5 | Dk が低いほど、より高速な信号伝播が可能になり、信号遅延が減少します。 |
| 損失係数 (Df) | 0.015～0.025 | 0.002～0.004 | Df が低いと、長い配線にとって重要な信号減衰 (損失) が大幅に減少します。 |
| ガラス転移温度 (Tg) | 130℃～140℃ | > 170°C (高 Tg) | Tg が高いため、はんだ付け時や高温動作中に基板の寸法安定性が維持されます。 |
最大限のパフォーマンスを要求するアプリケーションには、ハイブリッド誘電体積層板が最適なソリューションを提供します。これらのボードは、重要な信号層の高周波材料と電源層またはグランド層のよりコスト効率の高い FR-4 を戦略的に組み合わせて、性能と製造コストのバランスをとります。
高速設計では、信号配線のインピーダンスの制御は交渉の余地がありません。インピーダンスの不整合により信号の反射が発生し、データの破損やシステム障害が発生します。正確なインピーダンス制御を実現するには、厳しい製造公差が必要です。
Anhui Honxin Electronic Technology Co., Ltd. のような企業は、経験豊富なエンジニアのチームとともに、高度なシミュレーション ツールと厳密に制御されたプロセスを利用して、製造されたすべての基板がすべての層にわたって指定されたインピーダンス プロファイルを満たしていることを確認しています。
イノベーションのスピードには、同様に機敏な製造対応が求められます。プロトタイプを迅速に作成し、量産にスケールアップできることは、重要な競争上の利点です。
この機敏性は、20,000 平方メートルの工場と一連の表面処理プロセスを含む包括的な製造設備によって支えられており、品質を犠牲にすることなく、少量バッチのラピッドプロトタイピングと大量生産の両方を可能にします。
自動車および産業分野における一か八かのアプリケーションの場合、高速 PCB は電気的に健全であるだけではありません。非常に信頼性が高く、厳格な国際規格に準拠していることが証明されている必要があります。
ISO9001、ISO14001、IATF16949 などのメーカーの認証ポートフォリオは、信頼性の高い高品質の高速 PCB を世界市場に提供できる同社の能力を明確に示しています。
主な違いは、材料の選択と製造精度にあります。標準的な PCB は FR-4 で作られることが多く、信号損失や誘電安定性がそれほど重要ではない低周波アプリケーション向けに設計されています。あ 高速PCB は、より低く安定した誘電率 (Dk) とはるかに低い誘電正接 (Df) を備えた特殊な積層板を使用し、高周波での信号損失を最小限に抑えます。さらに、高速 PCB では、信号の完全性を確保するために、インピーダンス制御、トレース形状、層の位置合わせについて、より厳しい製造公差が必要です。これらは、5G、高速コンピューティング、高度なレーダー システムなどのアプリケーションに不可欠です。
インピーダンス制御は、PCB トレースのインピーダンスがソース (送信機チップなど) および負荷 (受信機チップなど) のインピーダンスと確実に一致するようにするため、重要です。インピーダンスの不整合がある場合、信号の一部は受信機に送信されずに反射されてソースに戻ります。これらの反射は信号の歪み、リンギング、データエラーを引き起こし、完全なシステム障害につながる可能性があります。高速デジタル回路や高周波アナログ回路では、小さな反射でも有害な場合があるため、正確なインピーダンス制御 (例: 差動ペアの場合 100Ω ±10%) が機能製品の基本要件となります。
アプリケーションに信号損失が重大な問題となる、通常 2 ～ 5 GHz を超える動作周波数が含まれる場合は、FR-4 の代わりに Rogers 材料の使用を検討する必要があります。 Rogers またはその他の高周波ラミネートが必要かどうかを示す主な指標は次のとおりです。
FR-4 はコスト効率が優れていますが、高周波でパフォーマンスが重要なアプリケーションでは、製品が設計通りに機能することを保証するためにロジャース材料への投資が必要です。
高速 PCB の表面仕上げの選択は、はんだ付け性、保存寿命、信頼性、さらには高周波性能にさえ影響します。主な考慮事項は次のとおりです。
ほとんどの人にとって 高速PCB アプリケーションでは、ENIG が一般的で信頼性の高い選択肢ですが、最も重要で信頼性が高く、非常に高い周波数の設計には ENEPIG が選択されます。
