高密度相互接続 (HDI) ボードの総合ガイド

より小型、より高速、より強力なエレクトロニクスの絶え間ない追求において、高密度相互接続 (HDI) テクノロジーが重要な実現要因として浮上しました。このガイドでは、以下の中核的な側面を詳しく説明します。 高密度相互接続 (HDI) ボード 、基本的な製造プロセスや材料科学から、アプリケーション固有の設計戦略や専門家向けのサプライチェーンの考慮事項まで。

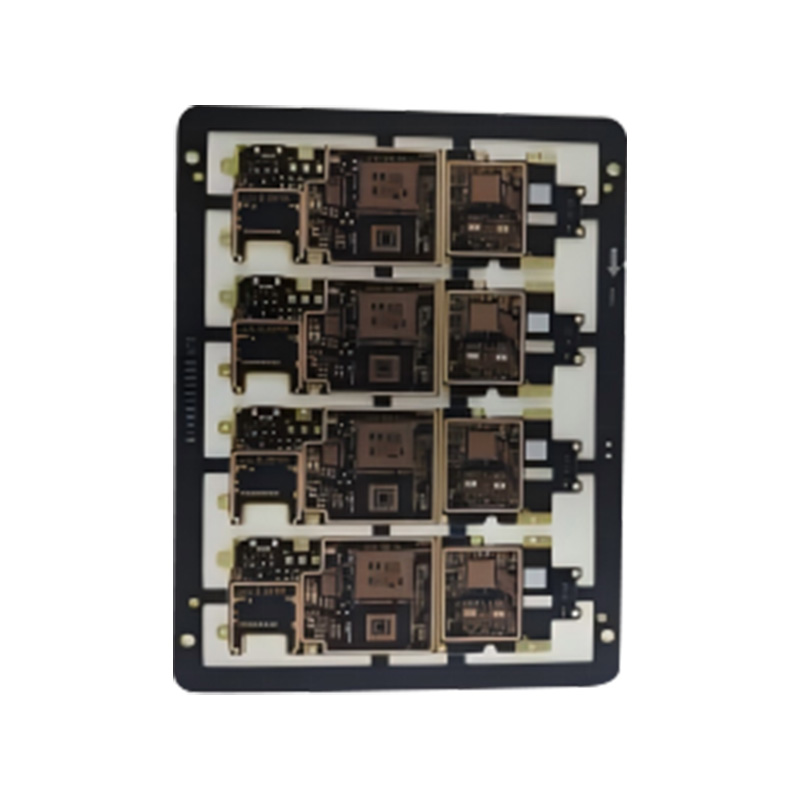

コア HDI 製造: マイクロビアと極細ライン

HDI ボードの特徴は、前例のないコンポーネント密度と小型化を可能にする高度な構造にあります。

Anhui Honxin Electronic Technology Co., Ltd. などの HDI を専門とするメーカーは、これらの技術を活用して、厚さ 0.3 mm ～ 6 mm、最大 32 層の複雑な基板を構築し、最新の小型デバイスのバックボーンを形成しています。

HDI 開発ワークフロー: 設計から納品まで

HDI 設計を量産に成功させるには、詳細で連続したプロセスをナビゲートする必要があります。

• 設計とエンジニアリングのレビュー: この初期段階は非常に重要です。これには、デザインルール (DRC) の検証、層の積層計画、および適切な材料 (熱的信頼性のための高 Tg FR-4 など) の選択が含まれます。この段階でメーカーのエンジニアリング チームと緊密に連携することで、コストのかかる遅延を回避できます。
• 連続積層と製造: HDI ボードは複数の積層サイクルを経て構築されます。最初にコアが製造され、続いてマイクロビアを備えた連続層が製造されます。レーザー穴あけ、精密な銅メッキ、パターンのイメージングなどのプロセスが繰り返されるため、優れたプロセス制御が要求されます。
• テストと品質保証: 複雑さを考慮すると、ネットの接続性と絶縁を検証するには、電気的テスト (フライング プローブまたは治具ベースのテストを含む) が必須です。インピーダンス制御テストも高速設計では一般的です。

大手メーカーはこのワークフローを最適化して、競争力のあるリードタイムを提供しています。たとえば、大量の HDI 注文に対して構造化された 25 日の生産サイクルにより、徹底した製造と市場投入までの時間のニーズのバランスがとれ、また 24 時間の迅速なプロトタイピング サービスが初期設計の検証をサポートします。

HDI の信頼性とパフォーマンスのための材料の選択

ベース素材と仕上げの選択は、HDI ボードの機能、耐久性、歩留まりに直接影響します。

• 基板材料:
  • 標準および高 Tg FR-4: 多くのアプリケーションの主力製品です。高 Tg グレードは、鉛フリーはんだ付けや高温環境での動作に不可欠です。
  • 特殊なラミネート: 高周波数/高速アプリケーション (5G モジュールなど) の場合、ロジャースや特殊な炭化水素セラミックなどの低損失材料がスタックアップに統合される場合があります。
  • フレックスおよびリジッドフレックス素材: ポリイミド フィルムは曲げが必要な領域に使用され、ウェアラブルや小型エレクトロニクスの革新的なフォーム ファクターを可能にします。
• 表面仕上げ: 仕上げはファインピッチ部品に適したものでなければなりません。 Immersion Gold (ENIG) ははんだ付けやワイヤボンディングに優れた平らな表面を提供し、Immersion Silver または高度な OSP 配合は特定の使用例にコスト効率の高い代替品を提供します。

主要産業におけるイノベーションの実現者としての HDI

HDI テクノロジーは単なる PCB タイプではありません。それは製品イノベーションのための戦略的ソリューションです。

• 5G スマートフォンとコンシューマー テクノロジー: HDI により、複数の 5G アンテナ モジュール、高度なプロセッサ、大型バッテリーをスリムなプロファイルに詰め込むために必要な極度の小型化が可能になります。これにより、チップオンボード (COB) およびパッケージオンパッケージ (PoP) 技術の使用が可能になります。
• 高信頼性の航空宇宙および医療: これらの分野では、HDI の価値は信頼性とパフォーマンス密度にあります。これにより、スペースに制約のあるアビオニクス ボックスやポータブル医療モニターの機能性が向上し、多くの場合、耐久性のためにリジッドフレックス構造が利用されます。
• 先進の自動車エレクトロニクス: 車両に組み込まれる ADAS (先進運転支援システム) や車載インフォテインメントが増えるにつれ、HDI ボードはセンサー、カメラ、制御ユニット間の複雑な高速ネットワークを管理し、多くの場合、IATF 16949 などの自動車グレードの規格への準拠が必要になります。

よくある質問

ボードを「HDI」PCB として正確に定義するものは何ですか?

HDI PCB は主に、従来の PCB と比較して単位面積あたりの配線密度が高いことによって定義されます。これは、次の特定の機能によって実現されます。

1. マイクロビア: 通常、直径が 150µm 以下のブラインド ビアや埋め込みビアを使用します。
2. より細かいラインとスペース: トレースの幅とクリアランスは 3 ミル (0.075mm) 以下。
3. より高い接続パッド密度: 非常に細かいピッチのコンポーネント (たとえば、<0.5mm ピッチの BGA) に対応する機能。
4. 連続ビルドアップ層: 多くの場合、相互接続された層を作成するために複数の積層サイクルが必要になります。

これらの要素のいくつか、特にマイクロビアを組み込んだボードは、一般に HDI として分類されます。

標準の多層 PCB 上で HDI デザインの使用を検討する必要があるのはどのような場合ですか?

設計で次のような課題が 1 つ以上発生する場合は、HDI テクノロジを強く検討する必要があります。

• スペースの制約: 製品の筐体は非常に小さい (ウェアラブル、ヒアラブル、超薄型スマートフォンなど)。
• ピン数の多いコンポーネント: ファインピッチの BGA フットプリントを備えた最新の CPU、FPGA、またはメモリ チップを配線する必要があります。
• 高い信号性能の要件: 優れた電気的性能 (高速化、クロストークの低減など) を実現するには、より短く、より直接的な信号経路が必要です。
• 同じサイズでの機能の向上: PCB の設置面積を増やさずに、重要な新機能を製品に追加する必要があります。

設計がピッチの大きなコンポーネントのみを使用し、十分な基板スペースがある場合は、標準の多層の方がコスト効率が高い可能性があります。

HDI ボードはなぜ高価なのでしょうか?コストを管理するにはどうすればよいですか?

コスト増加の原因は次のとおりです。

• 複雑なプロセス: 連続ラミネート、レーザー穴あけ、より正確なイメージングなどの追加の製造ステップ。
• 高度な設備: 高精度の製造・検査機械の必要性。
• 初期の収量が低い: 複雑さにより、特に新しい設計や非常に複雑な設計の場合、生産歩留まりの低下につながる可能性があります。

コスト管理戦略:

1. レイヤー数の最適化: メーカーと協力して、必要な最小限の層を使用してください。
2. ビア構造を簡素化します。 マイクロビアは絶対に必要な場合にのみ使用してください。 「1 N 1」スタックアップは、「任意のレイヤー」HDI よりも安価です。
3. 製造容易性を考慮した設計 (DFM): 歩留まりの問題を防ぐために、メーカーの DFM ガイドラインに厳密に従ってください。
4. ボリュームを計画する: 最適化されたパネル使用率とセットアップの償却により、注文数量が増えると単価が大幅に下がります。

HDI ボード メーカーで探す必要がある主な認定は何ですか?

認証は、メーカーのプロセス管理と信頼性を表すものです。最も重要なものには次のものがあります。

• IATF 16949: 自動車の品質管理基準。これは、体系的なプロセス制御、トレーサビリティ、継続的改善に対する最高レベルの取り組みを示しており、自動車以外のプロジェクトにとっても非常に価値があります。
• ISO9001： ベースライン品質マネジメントシステム認証。
• UL認定: 基板の材料と構造が、多くの地域で販売される最終製品に要求される安全基準を満たしていることを確認します。
• IPC規格への準拠: 認証ではありませんが、IPC-6012 (パフォーマンス) や IPC-6018 (HDI) などの規格への準拠は、技術的能力の強力な指標となります。

Anhui Honxin Electronic Technology Co., Ltd. のようなメーカーは、IATF 16949、ISO、UL 認証を取得しており、信頼性の高い HDI ボードを製造するための堅牢なフレームワークを実証しています。

HDI ボードのラピッド プロトタイピングは 25 日の大量生産サイクルでどのように機能しますか?

この 2 層のアプローチは、イノベーションとスケーリングの両方をサポートするように設計されています。

1. 迅速なプロトタイピング (例: 24 ～ 72 時間): このサービスは、小さなパネル (通常は 1 ～ 5 個) の優先スケジュールを使用します。焦点を当てているのは、 設計の検証 —電気接続、基本機能、適合性をチェックします。速度を達成するために、わずかに緩和された公差や別のツールが使用される場合があります。
2. 構造化された大量生産 (例: 25 日): デザイン確認後、本格的な生産が始まります。これには、すべての専用ツール (レーザー ドリル ファイル、ラミネート プレート、テスト フィクスチャ) の最終仕上げと製造、完全な DFM チェックの実行、および最適な歩留まりと一貫性を実現するための厳密なプロセス制御による大型パネルでの注文の生産が含まれます。 25 日サイクルには、大量注文向けの完全で最適化されたワークフローが含まれます。

このモデルにより、企業はコミットメントなしで設計を迅速に反復し、信頼性が高くコスト効率の高い大量サプライ チェーンにシームレスに移行できます。
