高出力エレクトロニクスに銅コア PCB が推奨されるのはなぜですか?

はじめに: 回路キャリアからコア性能コンポーネントまで

電力密度が継続的に増加し、小型化が進む今日の世界では、PCB はもはや単なる「回路キャリア」ではなく、放熱効率、システムの安定性、製品寿命に直接影響を与えるコアコンポーネントとなっています。特に新エネルギー車、産業用電源、LED 照明、ハイエンド通信機器では、従来の FR-4 基板の熱的限界がますます明らかになってきています。

このような技術的背景から、 銅コアPCB より高い信頼性とパフォーマンスを求めるエンジニアにとって、より好ましい選択肢となっています。

I. 銅コア基板の本質：ただ「銅に置き換える」だけではない

銅コア PCB は、典型的なメタルコア プリント基板 (MCPCB) です。一般的なアルミニウム基板とは異なり、そのコア層には高純度の銅が使用されており、非常に高い熱伝導率と電気的安定性を実現します。

銅コア PCB の基本構造

• 銅ベース層 : 急速な放熱と強力な機械的サポートを担当します。
• 高熱伝導誘電体層 ：高い耐電圧を維持しながら効率的に熱を伝達します。
• 回路銅箔層 ：安定した信号と電力の伝送を可能にします。

高出力アプリケーションでは、コンポーネント→銅箔→誘電体層→銅ベース→放熱システムの熱伝達経路が短いほど、システム全体の信頼性が高くなります。この点において、銅基板には当然の利点があります。

II.銅コア PCB がハイパワー設計の「究極のソリューション」とみなされるのはなぜですか?

1. 熱伝導率の根本的な違い

銅の熱伝導率は約 390～400W/m・K アルミ（約200W/m・K）やFR-4（1W/m・K未満）を大きく上回ります。同一条件下では、銅基板は熱をより速くより均一に放散し、局所的なホットスポットを効果的に防ぎます。

2. 通電能力と耐衝撃性の向上

銅基板は多くの場合、 厚銅技術 (2オンス～10オンス以上) 。これにより、大電流および高パルスのアプリケーションに最適となり、ライン温度の上昇、電気損失、故障のリスクが大幅に軽減されます。

3. 過酷な環境下でも高い信頼性を実現

高温、強い振動、頻繁な熱サイクルなどの条件下で、銅基板は優れた機械的強度と熱安定性を示します。このため、これらは広く使用されています。 自動車エレクトロニクス そして 産業用制御システム .

Ⅲ．一般的なアプリケーションシナリオの詳細な分析

• 新エネルギー車 : モータードライブ、電子制御ユニット (ECU)、オンボード充電モジュール。
• 産業用電源およびインバータ : IGBT および MOSFET パワー モジュール。
• ハイパワーLED照明 ：街路照明、舞台照明、園芸照明。

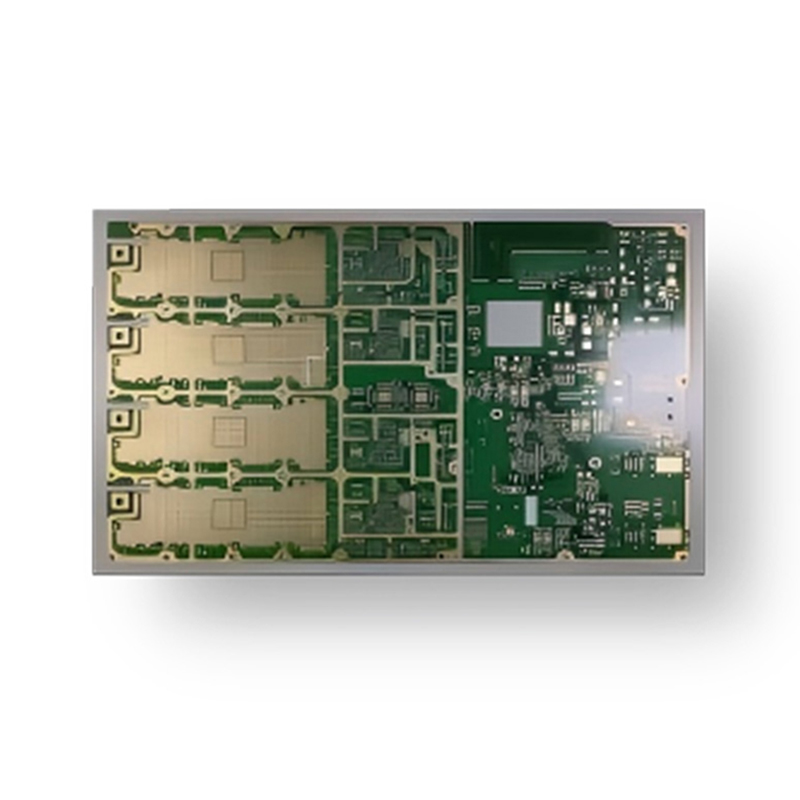

• 通信およびサーバー機器 : パワーアンプと重要な熱管理ボード。
• 軍事および高信頼性電子機器 : 寿命と動作の安定性に対する要求が非常に高いアプリケーション。

どこでも 熱放散 そして 電流容量 設計のボトルネックになる場合、多くの場合、銅コア PCB が最も効果的で信頼性の高いソリューションとなります。

IV.銅コア PCB 製造における実際の技術的課題

1. 厚い銅のエッチングと線幅制御

銅の厚さが増加すると、エッチングはより困難になります。アンダーカットを防止しながら正確な線幅を維持するには、高度な機器と適切に制御されたプロセスが必要です。

2. 誘電体層の性能バランス

誘電体層は同時に次の機能を提供する必要があります。 高い熱伝導率 、 高耐電圧 、 and 低い誘電損失 。そのため、材料の選択と積層技術に厳しい要求が課されます。

3. 熱応力と反りの制御

銅と絶縁材料の熱膨張係数に大きな違いがあるため、適切に管理しないと熱サイクルを繰り返すと反りや層間剥離が発生する可能性があります。

4. 収量と一貫性

銅コア PCB は通常、バッチの一貫性、長期的な信頼性、厳格な品質管理が従来の PCB よりもはるかに重要なハイエンド アプリケーションで使用されます。

V. 安徽省宏信電子技術が銅コア PCB の品質をどのように保証するか

2013年に設立され、 安徽省宏信電子技術有限公司 は一貫してミッドエンドからハイエンドの PCB 製造に注力してきました。当社は、銅コア PCB、厚銅基板、および金属ベースの基板に関する幅広い専門知識を蓄積してきました。

当社の主な利点

• 1 ～ 32 層の PCB 製造能力 、 from simple boards to complex high-reliability designs.
• 豊富な量産実績 金属ベースの PCB、厚銅基板、高 Tg、高周波材料 .
• 終わった 15年以上の経験を持つ7人の専門エンジニア DFM とプロセス最適化のサポートを提供します。
• 完全な範囲 表面仕上げ工程 多様なアプリケーション要件に対応します。
• のサポート 迅速な試作と安定した量産 同時に。
• 両面 PCB プロトタイプを最短で納品可能 24時間 .
• 多層 PCB の明確で制御可能なリードタイム。
• によって認定されました ISO9001、ISO14001、ISO45001、IATF16949、UL .

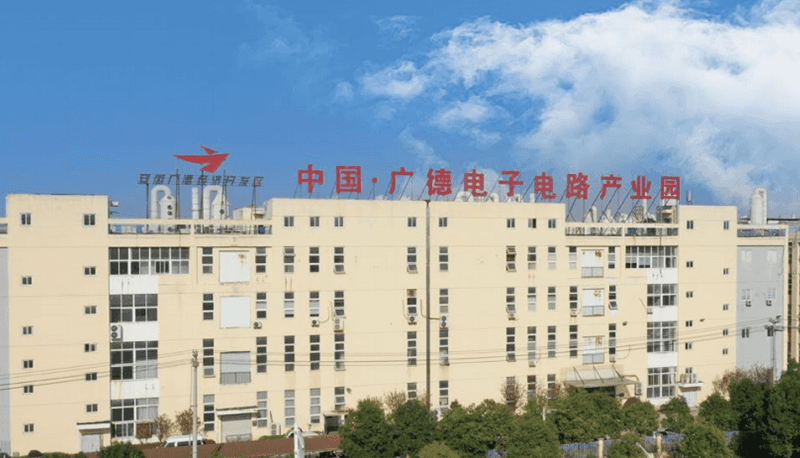

中国の PCB 工業団地に位置する当社は、製造効率と一貫した品質を兼ね備えています。当社の製品は東南アジア、ヨーロッパ、アメリカに輸出されており、世界中のお客様から長期的な信頼を得ています。

FAQ: 銅コア PCB に関するよくある質問

Q1: 銅基板は高価です。それだけの価値があるのでしょうか？

はい。高電力アプリケーションでは、銅コア PCB により信頼性が大幅に向上し、長期的なメンテナンス コストが削減され、全体的な費用対効果が向上します。

Q2: 銅コア PCB は多層またはハイブリッド構造として設計できますか?

はい、ただし製造プロセスは複雑であり、多層およびメタルコア PCB テクノロジーの両方で豊富な経験を持つサプライヤーが必要です。

Q3: 銅コア PCB は小規模バッチの R&D プロジェクトに適していますか?

絶対に。ラピッドプロトタイピングにより、熱性能と設計の実現可能性を早期に検証できます。

Q4: Anhui Honxin は世界中の顧客をサポートしていますか?

はい。当社は世界中の顧客にサービスを提供しており、東南アジア、ヨーロッパ、アメリカ大陸への安定した輸出を行っています。

電子システムがより高い電力密度、より高い集積度、より高い信頼性を目指して進化し続けるにつれて、銅コア PCB は不可欠な技術となっています。銅コア PCB の設計と製造を真に理解している製造パートナーを選択することは、長期的な製品競争力への重要なステップです。
