効率化のためのエンジニアリング: ハイパワー PCB テクノロジの包括的なガイド

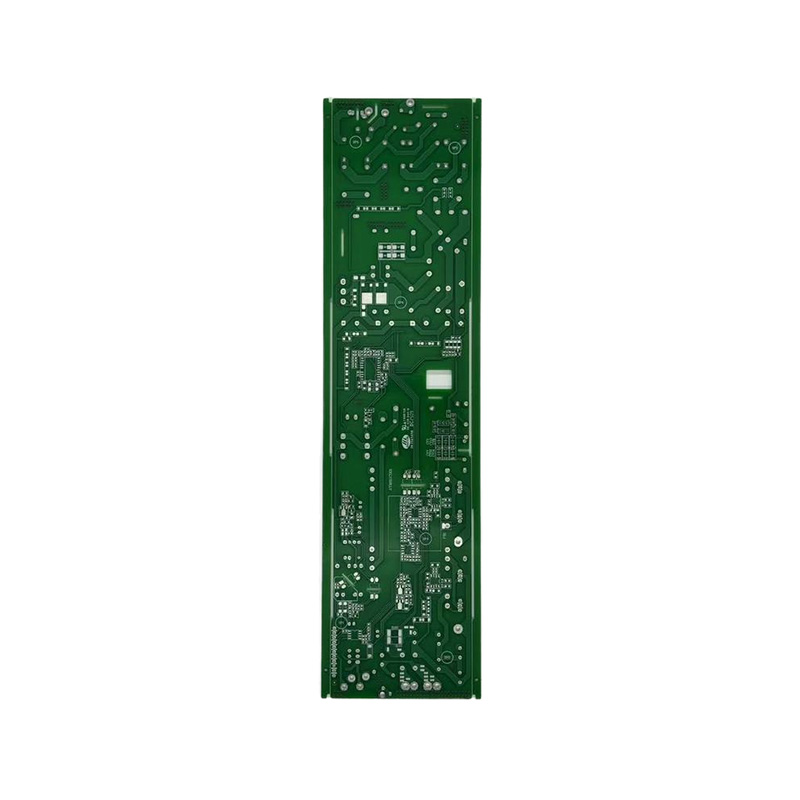

現代のエレクトロニクスの分野では、大量の電気エネルギーを効率的かつ確実に管理することが最も重要です。の ハイパワーPCB は、LED 照明や電源から電気自動車のインバーターや産業用モーター制御に至るまで、そのようなアプリケーション向けに設計された基盤です。標準的な回路基板とは異なり、これらの特殊な PCB は、大電流を処理し、かなりの熱を放散し、厳しい電気的および熱的ストレスの下でも確実に動作するように設計されています。このガイドでは、高性能パワー エレクトロニクスを定義する重要な設計上の考慮事項、材料科学、製造プロセスについて詳しく説明します。

熱管理: ハイパワー PCB 設計の中核

高出力アプリケーションにおける主な課題は熱です。過度の熱はコンポーネントを劣化させ、寿命を縮め、致命的な故障を引き起こす可能性があります。したがって、効果的な熱管理は単なる機能ではなく、必須です。

主要な熱設計パラメータ

• 銅の厚さ: オンス/平方フィート (oz/ft²) で測定すると、銅配線が厚いほど、抵抗加熱が少なくなり、より多くの電流が流れます。標準的なボードでは 1 オンス (35 μm) が使用されますが、高出力ボードでは通常 3 オンス (105 μm) ～ 12 オンス (420 μm) 以上が使用されます。
• 基板の熱伝導率: コンポーネントから熱を伝導する材料の能力。標準の FR-4 は熱伝導率が低く (約 0.3 ～ 0.4 W/mK)、メタルコア ボードははるかに優れています。
• サーマルビアアレイ: 表面層から内部層または専用ヒートシンクに熱を伝達するために、高温のコンポーネントの下に配置されたメッキスルーホール。

材料の選択と電気的考慮事項

熱特性を超えて、材料と設計の選択が基板の電気的性能と長期信頼性を決定します。

• 電流容量: 銅の厚さ、配線幅、および許容される温度上昇によって決まります。エンジニアは、IPC-2152 チャートを使用して、特定の電流に必要な断面積を計算します。
• 絶縁耐力: 絶縁層が破壊することなく高電圧に耐える能力。これは電力コンバータやインバータでは重要です。
• 材料の安定性: 高 Tg (ガラス転移温度) 材料は、はんだ付けや高温動作中に基板が反ったり剥離したりするのを防ぐために不可欠です。要求の厳しい用途では、170°C 以上の Tg が一般的です。

Anhui Honxin Electronic Technology Co., Ltd. などのメーカーは、高 Tg FR-4、金属基板、特殊なラミネートなどの幅広い材料を提供しており、エンジニアは特定の設計に合わせて熱的、電気的、機械的特性の最適なバランスを選択できます。

卓越した製造と品質保証

信頼性の高いハイパワー PCB を製造するには、高度な製造能力と厳格な品質管理システムが必要です。このプロセスでは、ラミネート圧力、銅めっきの厚さ、穴あけ精度を正確に制御して、堅牢なサーマルビアと多層構造を作成します。

自動車産業などのミッションクリティカルなアプリケーションでは、国際規格への準拠は交渉の余地がありません。のような認定 IATF 16949 品質、一貫性、継続的改善に対するメーカーの取り組みを示します。さらに、 UL認証 製品が厳しい安全性と可燃性の基準を満たしていることを保証します。 Anhui Honxin Electronic Technology Co., Ltd. の ISO9001、ISO14001、ISO45001、IATF16949、UL などの認証ポートフォリオは、信頼性の高いハイパワー PCB を世界中の顧客ベースに提供できる同社の能力を裏付けています。

よくある質問

標準 PCB とハイパワー PCB の主な違いは何ですか?

主な違いは、デザインの焦点と素材の構成にあります。標準 PCB は、低電流アプリケーションにおける信号の完全性を考慮して最適化されています。あ ハイパワーPCB は、高電流と重大な発熱という 2 つの主要な課題に対処するように設計されています。これは以下によって実現されます。

• 厚い銅: 3オンス、6オンス、またはさらに厚い銅を使用して抵抗を減らし、過熱することなく大電流を処理します。
• 熱伝導性基板: メタルコア (アルミニウムまたは銅) またはその他の特殊な材料を採用し、内蔵ヒートシンクとして機能します。
• 堅牢な構造: サーマルビアや大きなパッドサイズなどの機能を組み込んだ設計により、熱放散とコンポーネントのはんだ付けの信頼性が向上します。

基本的に、ハイパワー PCB は、専用の熱および電気管理プラットフォームです。

標準の FR-4 PCB ではなくアルミニウム コア PCB を選択する必要があるのはどのような場合ですか?

効率的に伝導する必要がある大量の熱を発生するコンポーネントが設計に含まれる場合は、アルミニウム コア PCB (MCPCB) を選択する必要があります。主な指標には次のようなものがあります。

• ハイパワー LED: これは最も一般的なアプリケーションです。 MCPCB は、LED の接合温度を維持するために不可欠であり、LED の明るさ、色の一貫性、寿命に直接影響します。
• 電力変換回路: MOSFETやインダクタなどのコンポーネントがかなりの熱を放散するスイッチングレギュレータ、モータドライバ、電源用。
• スペースに制約のある設計: 大きなヒートシンクを取り付けることができない場合は、MCPCB によって熱拡散機能がボードに直接統合され、スペースが節約され、組み立てが簡素化されます。

アプリケーションが純粋にロジックまたは低電力信号処理を目的としている場合は、標準の FR-4 ボードの方がコスト効率が高くなります。選択は、設計の熱バジェットによって決まります。

銅の厚さはハイパワー PCB のパフォーマンスにどのような影響を与えますか?

銅の厚さは、電流容量と熱放散という 2 つの重要な点でハイパワー PCB の性能に直接影響を与える重要なパラメータです。

• 電流容量: 幅が広く厚い銅配線は電気抵抗が低くなります。オームの法則 (P = I²R) によれば、抵抗が低いということは、特定の電流に対して熱として失われる電力が少ないことを意味します。銅を厚くすると、ボードの温度制限を超えることなく、より大きな電流を安全に流すことができます。たとえば、6オンスのトレースは、同じ幅の1オンスのトレースよりも大幅に多くの電流を流すことができます。
• 熱拡散: 銅は優れた熱伝導体です。厚い銅層はヒート スプレッダとして機能し、高温のコンポーネント (電源 IC など) からの熱を PCB のより広い領域に分散します。これにより、「ホットスポット」温度が低下し、ボード全体が周囲環境またはヒートシンクに熱をより効率的に伝達できるようになります。

正しい銅の厚さを選択することは、パフォーマンス、コスト、製造の複雑さの間の基本的なトレードオフです。

ハイパワー PCB の長期信頼性を確保するために重要な設計機能は何ですか?

高出力 PCB の長期信頼性を確保するには、大電流と熱サイクルのストレスを軽減するための事前の設計が必要です。重要な機能は次のとおりです。

• サーマルリリーフパッド: 大きな銅プレーン (グランドや電源など) に接続されたスルーホール コンポーネントの場合は、サーマル リリーフ接続が使用されます。はんだ付け時の直接的なヒートシンク効果を軽減し、動作中に良好な電気的および熱的接続を提供しながら、良好なはんだ接合を確保します。
• 適切なビアのサイジングとメッキ: サーマルビアは、熱を効果的に伝達するために十分な大きさと十分な銅めっきの厚さを持たなければなりません。信頼性の高いアプリケーションの場合、ビアの充填およびはんだまたはエポキシによるキャッピングにより、湿気の侵入を防ぎ、熱伝達を向上させることができます。
• コンフォーマルコーティング: 保護化学コーティングを適用すると、湿気、ほこり、化学汚染物質から基板を保護できます。これは、過酷な産業環境や自動車環境では特に重要です。
• 材料の選択: 高 Tg で低熱膨張係数 (CTE) の材料を使用すると、温度変動時にビアやコンポーネントにかかる機械的ストレスが軽減され、時間の経過とともに亀裂や層間剥離が防止されます。

これらの機能は、IATF 16949 のような品質システムに基づいた製造と組み合わせることで、現場で何年も使用できるハイパワー PCB を作成するために不可欠です。
