両面黒色 OSP PCB ボード

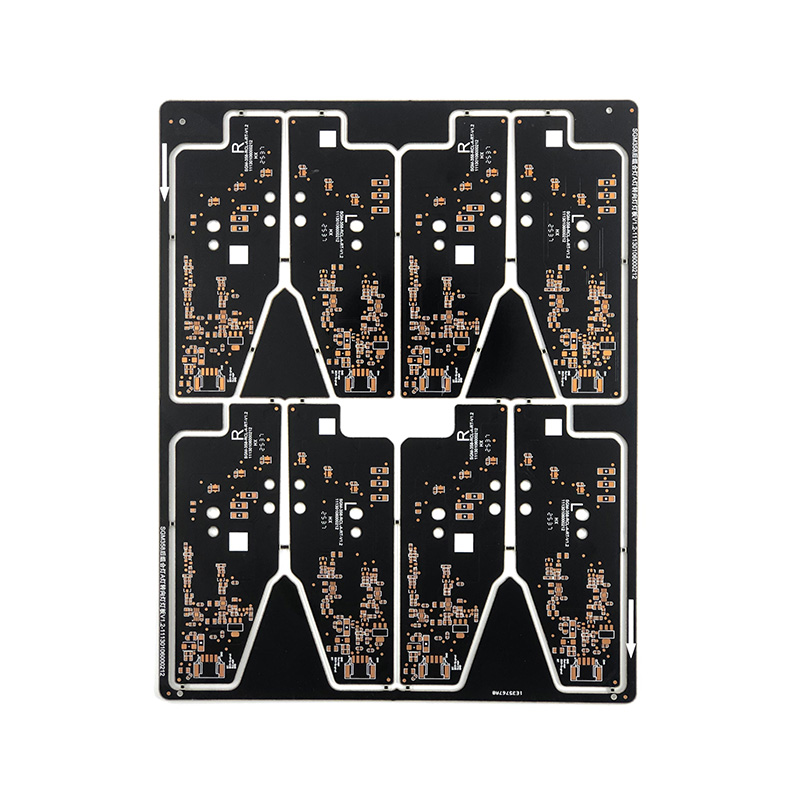

マットブラックのソルダーマスク層と均一なOSP表面処理を備えた両面黒色OSP PCBボード：黒色層はラインの隠蔽を実現するだけでなく、反射率が低いため、精密機器の外観検査プロセスに適しています。 OSPコーティング層は精密な膜厚制御により形成され、緻密な保護膜を形成します。基板本体には「R/L」方向のマーキング、位置決め溝、工程分割エッジが一体化されており、自動生産ラインの高速実装や精密切断に最適です。回路設計は、2.5mil/2.5milの細い線幅と間隔をサポートし、0.25mmのマイクロビアホールと組み合わせて、高集積チップパッケージングと互換性があり、同時に高Tg（170℃）FR-4基板を使用します。構造、歩留まり、コストが要求されるスマートウェアラブル機器やポータブルオーディオ機器回路などのコアモジュールに最適です。

お問い合わせ
前：両面黒色高精度OSP PCBボード 次：両面黒鉛フリーはんだ基板
  • 仕様
  • 宏鑫について
  • お問い合わせ

材質

FR-4、アルミニウムベース、セラミック、金属、銅ベース、高周波、リジッドフレックス複合、ハロゲンフリー

板厚

0.3～6mm

銅の厚さ

0.5オンス～5オンス

レイヤー数

1～32層

起源

安徽省、中国

表面処理

一般錫めっき、鉛フリー錫めっき、OSP、ニッケル/金めっき、青テープ、銀めっき、錫めっき

最小穴径

0.25mm

最小線幅

3ミル(0.075mm)

最小行間隔

0.075mm

穴の厚さと直径の比

10:10

安徽宏鑫電子科技有限公司は、中国安徽省広徳経済開発区のPCB工業団地に位置しています。2013年10月に設立され、工場面積は20,000平方メートル、従業員110名、うち15年以上の経験を持つ専門エンジニア7名以上を擁しています。同社のPCB製品は、1～32層基板、高Tg基板、厚銅基板、リジッドフレックス基板、高周波基板、ハイブリッド誘電体積層基板、埋め込みビア基板、メタルベース基板、ハロゲンフリー基板を含みます。高精度PCBの試作が可能で、両面基板の量産は6～7日、4～8層基板は9～20日、10～16層基板は20～25日、16～32層基板は25～45日、HDI基板は25日以内に納品可能で、両面試作は最短24時間で対応可能です。当社は世界中のお客様に高品質な製品と専門的なサービスを提供することに尽力しており、大口・小ロットの両方に対応可能です。製品の表面処理工程は充実しており、基材の種類はFR-1、22F、CEM-1、CEM-3、FR-4（高Tg、ハロゲンフリー等）、高周波基板、メタル基板を含みます。全製品タイプはISO9001、ISO14001、ISO45001、IATF16949の国際品質マネジメントシステム認証およびUL安全認証を取得しています。販売網は内陸部から東南アジア、欧米にまで広がっており、激しい市場競争の中でも常にお客様から高い評価をいただいています。
