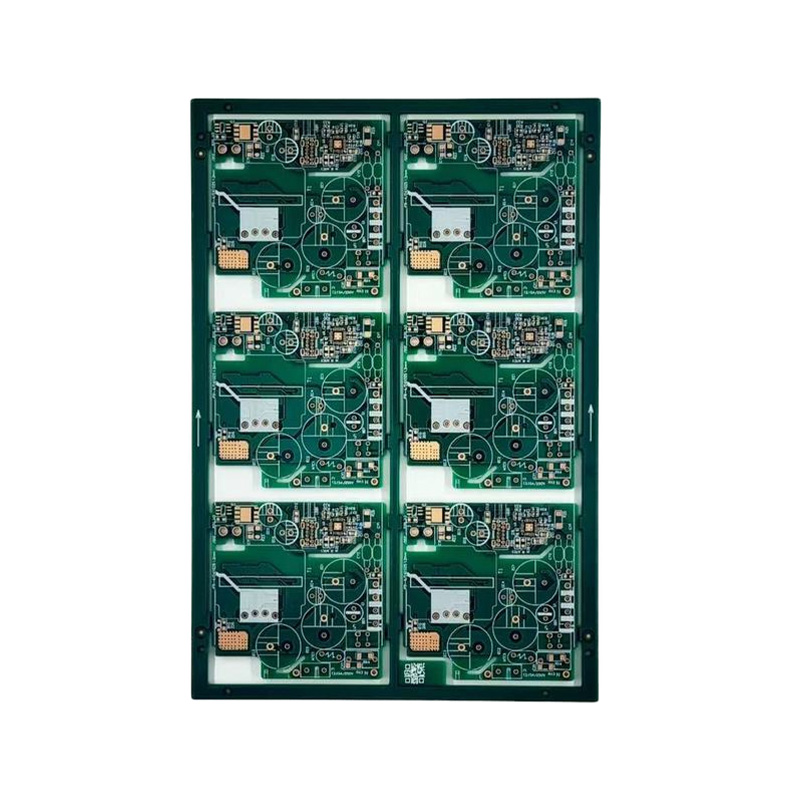

両面緑色化金メッキ基板、真空精密金メッキ技術を使用し、金メッキ表面は極薄均一コーティング技術を採用し、金層の厚さは0.05〜0.1μm以内に正確に制御されます。これにより、優れた導電性とはんだ付け性が維持されるだけでなく、貴金属のコストも大幅に削減されます。高温老化試験後も、酸化や色の変化は見られません。基板本体には絶縁性の高い FR-4 ベース素材を選択し、最適化された接地層設計と組み合わせることで、電磁干渉を効果的に抑制します。産業グレードの中低速信号の安定した伝送をサポートし、スルーホールおよび表面実装のハイブリッドパッケージングと互換性があり、さまざまなタイプのコンポーネントの統合要件を満たします。産業用制御補助ボード、スマート ホーム センサー モジュール、バッチ家電インターフェイス ボード、セキュリティ監視のフロントエンド回路などに適しています。生産経済性、生産効率、使用安定性のバランスをとったコスト効率の高い PCB ソリューションです。
| 材質 | FR-4、アルミニウムベース、セラミック、金属、銅ベース、高周波、リジッドフレックス複合、ハロゲンフリー |
| 板厚 | 0.3~6mm |
| 銅の厚さ | 0.5オンス~5オンス |
| レイヤー数 | 1~32層 |
| 起源 | 安徽省、中国 |
| 表面処理 | 一般錫めっき、鉛フリー錫めっき、OSP、ニッケル/金めっき、青テープ、銀めっき、錫めっき |
| 最小穴径 | 0.25mm |
| 最小線幅 | 3ミル(0.075mm) |
| 最小行間隔 | 0.075mm |
| 穴の厚さと直径の比 | 10:17 |
