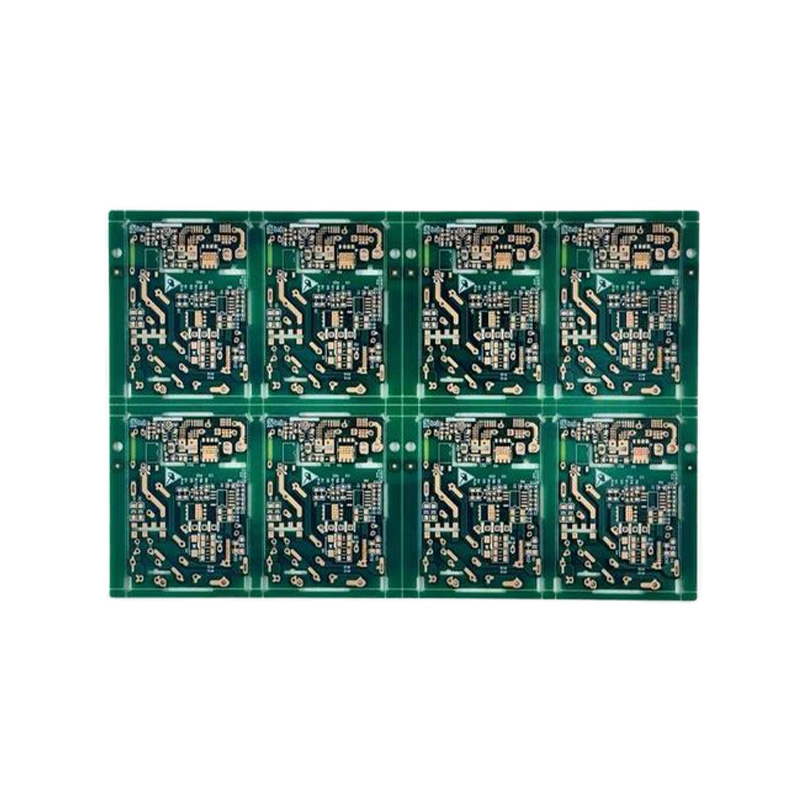

環境に優しいハロゲンフリーPCB

ハロゲンフリー PCB は、塩素、臭素、その他のハロゲン含有量 (900ppm 以下) が厳密に制限された環境に優しい基板を使用しており、IEC61249-2-21 規格に準拠し、低毒性と高い安全性を備えています。従来のFR4と同等の機械的強度、電気的性能（耐電圧≧3kV）を維持しながら、燃焼時にダイオキシンなどの有害物質を発生しません。これらは、医療機器、子供用電子機器、EU に輸出されるグリーン認定製品に特に適しています。これらの基板は、最適化された樹脂システムにより、優れた耐熱性 (TG ≥150°C) と難燃性 (UL94 V-0) を実現しています。これらは、高密度電子デバイスの信頼性を確保しながら、RoHS および REACH 環境要件を満たしているため、家庭用電化製品、電気自動車、スマート ホーム分野の持続可能な発展のための重要な選択肢となっています。

お問い合わせ
前：前の商品はありません 次：次の商品はありません
  • 仕様
  • 宏鑫について
  • お問い合わせ

材料

FR-4、アルミニウム、セラミック、金属、銅、高周波、リジッドフレックス、ハロゲンフリー

板厚

0.3～6mm

銅の厚さ

0.5オンス～5オンス

レイヤー

1-32

原産地

安徽省、中国

表面仕上げ

標準 HASL、鉛フリー HASL、OSP、浸漬ニッケル/ゴールド、青接着剤、浸漬シルバー、浸漬錫

最小絞り

0.25mm

最小トレース幅

3ミル(0.075mm)

最小トレース間隔

0.075mm

板厚 to aperture ratio

10:1

安徽宏鑫電子科技有限公司は、中国安徽省広徳経済開発区のPCB工業団地に位置しています。2013年10月に設立され、工場面積は20,000平方メートル、従業員110名、うち15年以上の経験を持つ専門エンジニア7名以上を擁しています。同社のPCB製品は、1～32層基板、高Tg基板、厚銅基板、リジッドフレックス基板、高周波基板、ハイブリッド誘電体積層基板、埋め込みビア基板、メタルベース基板、ハロゲンフリー基板を含みます。高精度PCBの試作が可能で、両面基板の量産は6～7日、4～8層基板は9～20日、10～16層基板は20～25日、16～32層基板は25～45日、HDI基板は25日以内に納品可能で、両面試作は最短24時間で対応可能です。当社は世界中のお客様に高品質な製品と専門的なサービスを提供することに尽力しており、大口・小ロットの両方に対応可能です。製品の表面処理工程は充実しており、基材の種類はFR-1、22F、CEM-1、CEM-3、FR-4（高Tg、ハロゲンフリー等）、高周波基板、メタル基板を含みます。全製品タイプはISO9001、ISO14001、ISO45001、IATF16949の国際品質マネジメントシステム認証およびUL安全認証を取得しています。販売網は内陸部から東南アジア、欧米にまで広がっており、激しい市場競争の中でも常にお客様から高い評価をいただいています。
