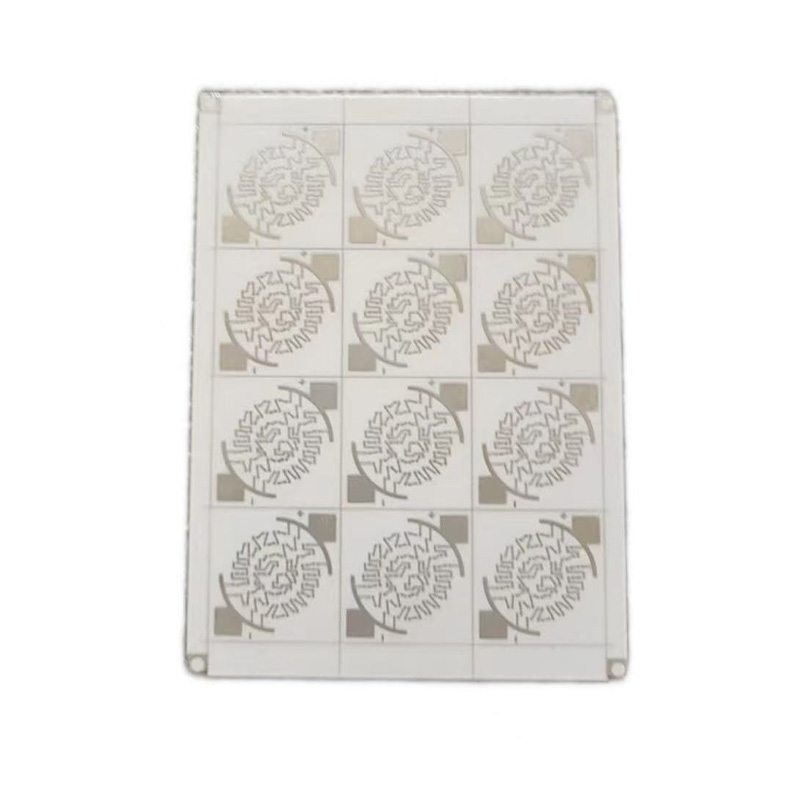

セラミック PCB は、アルミナ (Al2O3) や窒化アルミニウム (AlN) などのセラミック基板を利用します。超高熱伝導率 (15 ~ 320W/mK)、優れた絶縁性、および優れた耐高温性 (1000°C を超える温度に耐えることが可能) を誇り、極限環境での用途に最適です。熱膨張係数は半導体チップの熱膨張係数とほぼ一致しており、高周波、高出力デバイスの熱放散の課題に効果的に対処します。これらは、5G 通信基地局、航空宇宙エレクトロニクス、高出力 LED、自動車エレクトロニクス、医療用レーザー機器などのハイエンド アプリケーションで広く使用されています。セラミック基板は、その卓越した化学的安定性と高周波特性により、ミリ波レーダーやパワーモジュールのパッケージングなどのアプリケーションにおいてかけがえのない性能上の利点を実証し、ハイエンド電子システムの小型化と高信頼性を実現する中核となっています。
| 材料 | FR-4、アルミニウム、セラミック、金属、銅、高周波、リジッドフレックス、ハロゲンフリー |
| 板厚 | 0.3~6mm |
| 銅の厚さ | 0.5オンス~5オンス |
| レイヤー | 1-32 |
| 原産地 | 安徽省、中国 |
| 表面仕上げ | 標準 HASL、鉛フリー HASL、OSP、浸漬ニッケル/ゴールド、青接着剤、浸漬シルバー、浸漬錫 |
| 最小絞り | 0.25mm |
| 最小トレース幅 | 3ミル(0.075mm) |
| 最小トレース間隔 | 0.075mm |
| 板厚 to aperture ratio | 10:1 |
