FR-4、RF PCB 材料およびメタルコア PCB: 完全な選択ガイド

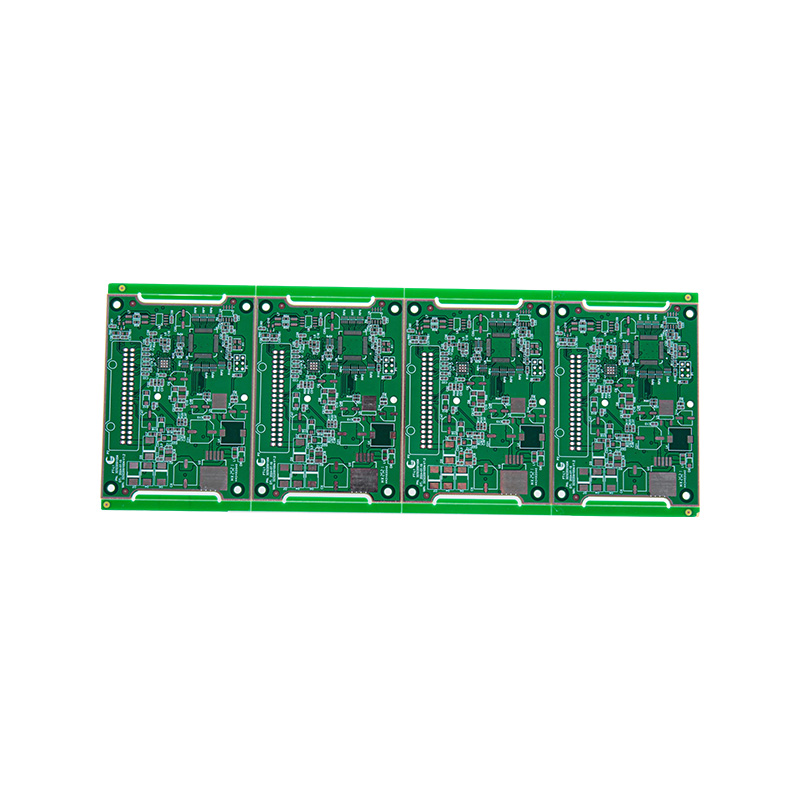

FR-4基板 材料: 特性、グレード、および適合する場所

FR-4 はエレクトロニクス業界で最も広く使用されている PCB 基板材料です 、世界のリジッド PCB 生産の大部分を占めています。これは、NEMA 規格 LW 553 に分類される、ガラス繊維強化エポキシ ラミネート (ガラス繊維織布をエポキシ樹脂バインダーで接着したもの) です。「FR」の指定は、難燃剤の略です。 FR-4 ボードは点火源が取り除かれると自己消火し、UL 94 V-0 可燃性要件を満たします。

標準 FR-4 の主な電気的および機械的特性:

• 誘電率 (Dk): 1 MHz で 4.2 ～ 4.8 — デジタルおよび低周波アナログ回路には十分ですが、～1 GHz を超える RF 動作には損失が大きすぎます
• 誘電正接 (Df): 1 MHz で 0.017 ～ 0.025 — 比較的高く、マイクロ波周波数で大幅な信号減衰を引き起こします
• ガラス転移温度 (Tg): 標準グレード 130 ～ 140 °C。中間 Tg 150 ～ 160 °C。高Tg 170～180 °C
• 引張強さ: 約 310 MPa、多層スタックアップに優れた機械的剛性を提供
• 熱伝導率: 0.3 ～ 0.4 W/m·K — 性能が低く、高出力アプリケーションでの使用が制限されます

FR-4 グレードは主に Tg によって区別されます。 高Tg FR-4 (≥170 °C) は、持続的な高温に耐える鉛フリーリフローはんだ付けプロセス、自動車エレクトロニクス、および産業用制御ボード向けに指定されています。標準 Tg FR-4 は、通常の温度範囲内で動作する家庭用電化製品、コンピューティング、通信機器に引き続き適しています。

高周波および高温における制限にもかかわらず、FR-4 は、加工性、寸法安定性、耐薬品性、およびコストの比類のない組み合わせを提供します。 未加工のラミネートの場合、平方フィートあたり 2 ～ 6 ドル 、特殊基板材料をはるかに下回っています。最小 3/3 ミルのトレース/スペースまでのファインピッチ多層設計をサポートし、レーザー穴あけ、ダイレクト イメージング、液浸表面仕上げなどのすべての標準的な PCB 製造プロセスと互換性があります。

RF PCB 材料の選択: 1 GHz を超えると何が変わるのか

RF およびマイクロ波回路設計には、次のような基板材料が必要です。 低く安定した誘電率、最小限の散逸率、および厳しい特性公差 — 500 MHz を超えるほとんどの場合、標準 FR-4 を排除する要件。電磁場が誘電体内にまで及ぶため、RF 周波数での信号の完全性は基板に大きく依存します。 Dk の損失や変動は、インピーダンス制御、挿入損失、位相の一貫性に直接影響します。

RF 基板の選択における主要なパラメータ

RF 材料の選択の決定には、次の 2 つの電気パラメータが影響します。

• 誘電率（Dk / εr）： 伝送線路の寸法と伝播速度を決定します。 Dk 値が低いほど、特定のインピーダンス目標に対してより広いトレースが可能になり、製造性が向上します。高周波積層板は通常、±0.05 以上の厳しい公差で 2.2 ～ 10.2 の Dk 値を提供します。
• 誘電正接 (Df / tanδ): 挿入損失が直接決まります。プレミアム RF ラミネートは、標準 FR-4 の Df 値が 0.02 であるのに対し、10 GHz で 0.0009 ～ 0.003 の Df 値を達成しており、アンテナ フィード、パワー アンプ、フィルター ネットワークでの信号損失が大幅に低減されます。

二次的な考慮事項としては、次のものが挙げられます。 熱膨張係数 (CTE) — 特に Z 軸の CTE (熱サイクルによるビアの信頼性に影響します) — 銅箔の表面粗さ、湿気の多い環境では Dk および Df 値が変化する可能性がある吸湿。

一般的な RF ラミネート ファミリとその用途

PTFE ベースの積層板

純粋なポリテトラフルオロエチレン (PTFE) 基板、またはガラス織物やセラミックフィラーで強化されたポリテトラフルオロエチレン (PTFE) 基板は、PCB 形式で最も低い損失性能を実現します。純粋な PTFE ラミネートは、Dk が 2.1 と低く、Df は 0.001 未満ですが、寸法が不安定で加工が困難です。 セラミック充填 PTFE 複合材料 (Rogers RT/duroid および TMM シリーズなど) は、低損失と改善された寸法安定性のバランスをとっており、10 GHz から 100 GHz をはるかに超える範囲の要求の厳しいマイクロ波およびミリ波設計の標準的な選択肢となっています。コストは高く、通常 FR-4 の 10 ～ 30 倍であり、特殊な穴あけとエッチングのプロセスが必要です。

炭化水素セラミック積層板

Rogers RO4000 シリーズなどの炭化水素セラミック ラミネートは、PTFE に近い電気的性能と、 FR-4互換の製造プロセス 。これらは、PTFE の歩留まりを犠牲にすることなく、標準的な装置で穴あけ、積層、メッキを行うことができるため、製造される基板の総コストが大幅に削減されます。 RO4350B は、10 GHz での Dk が 3.48 ± 0.05、Df が 0.0037 で、世界中で最も広く指定されている RF ラミネートの 1 つであり、77 GHz の自動車レーダー モジュールや 5G スモールセル アンテナで広く使用されています。

ハイブリッド スタックアップ: RF レイヤーとデジタル レイヤーの結合

最新の RF システムでは、アナログ フロントエンド回路とデジタル信号処理を単一のボードに統合することが増えています。 ハイブリッド多層スタックアップ 外側の信号層に RF ラミネートを、デジタル層用の標準 FR-4 または低損失 FR-4 コアと結合し、高周波信号パスをコスト重視のデジタル コンテンツから分離します。異種材料間の結合膜の互換性、特に CTE の不一致と剥離強度は、ハイブリッド スタックアップ設計における重要な工学的考慮事項です。

メタルコア PCB 材料: 基板を介した熱管理

メタル コア PCB (MCPCB) は、従来の FR-4 誘電体コアを熱伝導性の金属ベースに置き換えます。 電源コンポーネントからの熱放散を劇的に改善するために、通常はアルミニウム、銅、または鋼が使用されます。 FR-4 が約 0.3 W/m・K で熱を伝導するのに対し、アルミニウムコア MCPCB は誘電体層を通じて 1 ～ 3 W/m・K、アルミニウム ベース自体を通じて 205 W/m・K を達成し、熱が基板全体に急速に広がり、ヒートシンクまたはシャーシに伝達することができます。

MCPCB層構造

標準的な単層 MCPCB は、次の 3 つの接着層で構成されます。

1. 銅箔回路層 — 通常、1 オンス (35 μm) ～ 3 オンス (105 μm)、電気回路を伝送
2. 熱伝導性誘電体層 — 厚さ 50 ～ 200 μm の充填ポリマー層により、熱抵抗を最小限に抑えながら電気的絶縁を実現します。この層の伝導率 (通常 0.8 ～ 3 W/m・K、高級グレードでは最大 8 W/m・K) が熱経路の主なボトルネックとなります。
3. 金属ベース層 — 厚さ 1.0 ～ 3.2 mm、機械基板およびヒート スプレッダとして機能

アルミニウムコア vs 銅コア vs スチールコア

アルミニウムコアMCPCBが市場を独占 — ほとんどの LED 照明ボード、モーター ドライバー モジュール、および電源 PCB は、ベースとしてアルミニウム 5052 または 6061 合金を使用しています。アルミニウムは、熱伝導率が 160 ～ 200 W/m・K で、軽量、加工が容易で、低コストです。これは、LED 街路灯、自動車照明、および家庭用パワーエレクトロニクスのデフォルトの選択肢です。

銅コア MCPCB 50 W/cm2 を超える熱密度を発生する高出力レーザー ダイオード、IGBT モジュール、パワー アンプなどの極端な熱流束アプリケーションに優れた熱伝導率 (385 ～ 400 W/m·K) を提供します。銅はアルミニウムよりも重く、かなり高価であるため、その使用は熱性能が主な制約となる場合に限定されます。

スチールコアMCPCB (通常、冷間圧延鋼またはステンレス鋼) は、機械的剛性と電磁シールドのために熱性能 (熱伝導率 ~50 W/m・K) を犠牲にします。これらは、モーター制御基板や、最大限の熱放散ではなく構造的剛性や磁気シールドを必要とするアプリケーションで使用されます。

誘電体層: 熱のボトルネック

熱伝導性誘電体は、MCPCB において最も性能が重要な材料の選択です。標準的な誘電体層は、エポキシに埋め込まれた酸化アルミニウムまたは窒化ホウ素粒子を使用し、1 ～ 3 W/m·K を達成します。より大きな粒子の窒化ホウ素または窒化アルミニウムフィラーを組み込んだ高性能グレードは、 6～9W/m・K 、標準グレードと比較して接合部から基板への熱抵抗を最大 3 倍低減します。これは、接合部温度の数度の低下がコンポーネントの寿命を大幅に延長する高輝度 LED アレイおよびパワー モジュールにとって重要です。誘電体層の絶縁破壊電圧も同様に重要です。産業用アプリケーションでは、AC 3,000 V 以上の値が一般的です。

設計と製造に関する考慮事項

MCPCB は主に片面または両面です。これは、金属コアを介して信号を配線するには熱的に絶縁されたスルーホールが必要であり、プロセスがコストと複雑さを増すためです。多層熱設計の場合、 絶縁金属基板 (IMS) または埋め込まれた銅コイン技術が代わりに使用されます。金属ベースと誘電体/銅層の間の CTE の不一致は、リフローはんだ付け中に管理する必要があります。アルミニウムの CTE は約 23 ppm/°C で、銅の約 2 倍であり、セラミック部品よりも大幅に高いため、はんだ接合の信頼性は自動車およびハイサイクル用途における信頼性工学の重要な懸念事項となっています。

適切な PCB 材料の選択: FR-4、RF ラミネート、またはメタル コア

3 つの材料カテゴリは、重複を最小限に抑えながら、異なる設計要件に対応します。実際の選択フレームワークは、アプリケーションの主な制約に従います。

• コスト重視のデジタル、または低周波アナログ (<500 MHz): 適切な Tg グレードの FR-4。家庭用電化製品、産業用制御装置、コンピューティング ハードウェアの大部分をカバーします。
• RF/マイクロ波信号の完全性 (500 MHz – 100 GHz): 周波数、損失バジェット、および製造の互換性に基づいて RF ラミネートを選択します。量産では 1 ～ 30 GHz の炭化水素セラミック (RO4000 クラス)。最高性能またはミリ波設計向けの PTFE 複合材料。
• パワーエレクトロニクスまたは LED 照明の熱管理: ほとんどのアプリケーション向けのアルミニウムベースのメタルコア PCB。熱流束が約 50 W/cm² を超える銅コア。

RF 信号性能と高い熱放散の両方を必要とする 5G パワーアンプ モジュールなどのハイブリッド アプリケーションでは、RF ラミネート信号層と金属バッキング プレートまたは埋め込みサーマル スラグを組み合わせることがあり、高度な設計では基板の選択が単一の材料で決定されることはほとんどないことを示しています。
