コスト効率の高い プリント基板 アセンブリ: 実際の節約の源

コスト効率の高い PCB アセンブリは、主に最安値の委託製造業者を見つけることではありません。それは、基板が工場に到着するずっと前に下された決定の結果です。コンポーネントの選択、製造適性設計 (DFM) への準拠、パネル化戦略、および注文量はすべて、特定の CM から見積もられた単位あたりの価格よりも総組立コストに大きく影響します。各段階でコストが発生する場所を理解することで、エンジニアや調達チームは、品質や信頼性を損なうことなく支出を削減する、的を絞った決定を下すことができます。

コスト効率の高い PCB アセンブリに最も影響を与える 5 つのレバーは次のとおりです。

• コンポーネントの標準化と優先部品リスト: メーカーの承認ベンダー リスト (AVL) からのコンポーネントを複数の調達オプションとともに使用することで、スポット購入プレミアムがなくなり、調達リード タイムのリスクが軽減されます。在庫のない単一ソースのコンポーネントが 1 つあると、生産全体の実行が 8 ～ 16 週間遅れ、割り当て不足時には BOM コストが 15 ～ 30% 増加する可能性があります。
• 製造容易性設計 (DFM) への準拠: DFM レビューを行わずに設計された基板は、手作業でのやり直し、欠陥率の上昇、検査時間の増加、複雑なピックアンドプレイス設定のためのプログラミング費用など、下流で隠れたコストを発生させます。業界データは一貫して次のことを示しています 製造コストの 70 ～ 80% は設計段階で確定します 、単一のコンポーネントが配置される前。

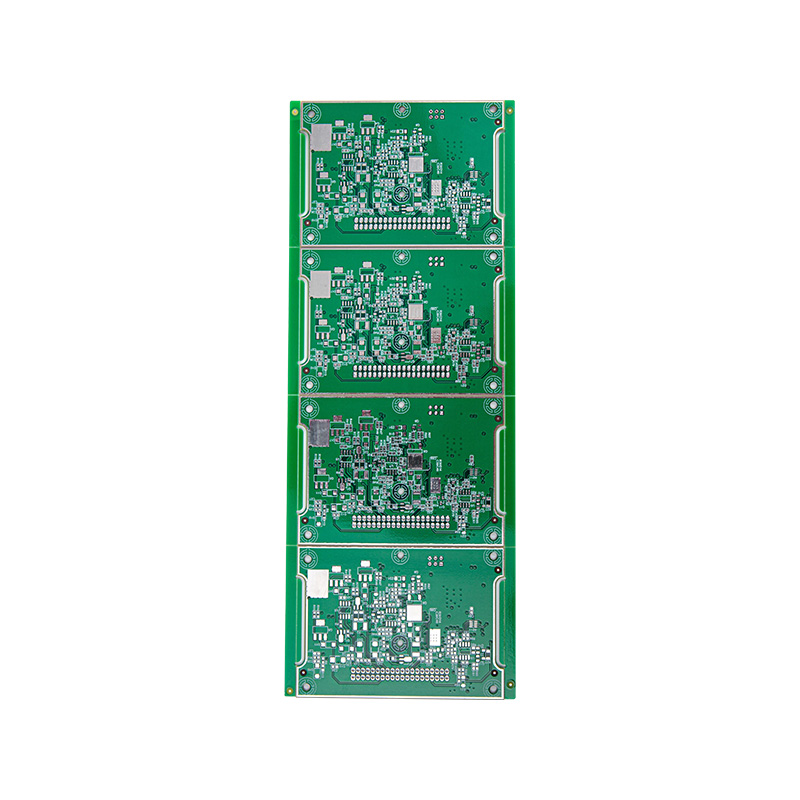

• パネライゼーション: SMT 処理のために複数の PCB を 1 つのパネルにグループ化すると、ユニットごとのセットアップ、ステンシル印刷、およびリフローのコストが大幅に削減されます。小型ボード (100 cm² 未満) の場合、パネル化により通常、個別のボードを実行する場合と比較して、ユニットあたりの組み立てコストが 30 ～ 50% 削減されます。
• SMT とスルーホールの比率: 表面実装技術 (SMT) の配置は高度に自動化されており、多くの場合手作業が必要となるスルーホール (THT) 挿入の数分の一のコストで済みます。主に SMT 設計のすべての THT コンポーネントは、不相応なコストを追加します。機械的強度のためにスルーホール コネクタが必要な場合、プレスフィットの代替品でははんだ付けが完全に不要になります。
• ボリュームの統合と予測精度: 委託製造業者は、実行数量に対する設定償却に基づいて組立価格を設定します。シンプルな 50 コンポーネントのボードを 500 ユニット実行すると、組み立てにボードあたり 8 ～ 12 ドルかかる場合があります。同じボードを 5,000 ユニットで購入すると、通常は 1.50 ～ 3.00 ドルに下がります。量の統合を可能にする正確な需要予測は、調達チームにとって最も利用しやすいコスト削減手段の 1 つです。

現在のアセンブリ支出で監査すべき隠れたコスト要因

明らかな単位コストを超えて、サプライヤーの比較中に組立請求書のいくつかの項目が見落とされることがよくあります。 NRE（非経常エンジニアリング）料金 ステンシル製造、プログラミング、初品検査をカバーする費用は、通常、新しい基板設計ごとに 150 ドルから 800 ドルの範囲にあり、少量生産の場合は見積価格に埋もれてしまうことがよくあります。ステンシルのコスト (レーザーカットのステンレス鋼の場合は 80 ～ 250 ドル) は設計改訂ごとに固定されているため、少量の場合に頻繁に設計を変更すると不相応に高価になります。さらに、 X線検査および機能試験治具 セットアップ料金はボード タイプごとに 500 ドルから 2,500 ドルかかります。請求総額を減らすために単純に除外するのではなく、テストされていないアセンブリの欠陥リスクと保証リスクに対して評価する必要があります。

PCB レイアウト設計ソフトウェア: ワークフローに適したツールの選択

PCB レイアウト設計ソフトウェアは、すべてのアセンブリ コスト、製造可能性、およびパフォーマンスの結果を決定する主要なツールです。 EDA (電子設計自動化) プラットフォームの選択は、設計者の生産性だけでなく、DFM チェックの品質、シミュレーション データの精度、委託製造業者との連携のしやすさ、設計ファイルの長期保守性に影響します。単一のツールが普遍的に最適であるということはありません。正しい選択は、設計の複雑さ、チームの規模、予算、統合要件によって異なります。

DFM チェック機能: 何を探すべきか

PCB レイアウト設計ソフトウェアの DFM ルール チェック機能は、アセンブリの歩留まりとコストに直接関係しています。ツールは少なくとも次のことを強制する必要があります。 アニュラーリングとドリルから銅までの最小クリアランス （ドリルのブレイクアウトを防ぐため）、 ソルダーマスク拡張ルール (ファインピッチICでのブリッジングを防止するため)、 銅から基板エッジまでのクリアランス (配線やパネル取り外し時の配線の露出を防ぐため)、および 中庭の重なり検出 (製造前にコンポーネントの配置の競合にフラグを立てるため)。 Altium や Cadence などのプレミアム プラットフォームには、リアルタイム 3D クリアランス チェックや、自動レイヤー スタック検証を備えたインピーダンス制御配線も統合されています。この機能は、1 GHz を超える高速設計には不可欠ですが、よりシンプルなミックスシグナル ボードには不要なオーバーヘッドです。

ファイル出力とCM互換性

どの PCB レイアウト設計ソフトウェアを使用するかに関係なく、委託製造業者に納品される出力パッケージには、すべての銅層のガーバー RS-274X ファイル、ドリル ファイル (Excellon 形式)、基板外形 (機械層)、はんだマスクおよびシルクスクリーン層、Excel または CSV 形式の BOM、重心/ピック アンド プレース ファイル (各コンポーネントの XY 座標と回転) が含まれている必要があります。一部の CM では、ガーバーの代わりに ODB または IPC-2581 ネイティブ デザイン ファイルを受け入れることが増えており、DFM レビュー用に豊富なデータを提供し、変換エラーのリスクを軽減しています。ツールチェーンを完成させる前に CM の優先入力形式を確認すると、テープアウト時のコストのかかるファイル変換の遅延を回避できます。

クイックターン PCB メーカー: この用語の実際の意味

クイック ターン PCB メーカーは、特に短縮されたリード タイムを中心に事業を構築した製造および組立サービス プロバイダーです。従来の量産 PCB メーカーの標準リード タイムが 10 ～ 15 日であるのに対し、通常はベア ボードの製造を 24 ～ 72 時間、組み立てられたボードを 3 ～ 7 営業日で提供します。この速度のプレミアムにはコストがかかります。ベア ボードのクイック ターン価格は通常、 ユニットあたり 3 ～ 8 倍高い 量産価格よりも安く、組み立てクイックターンには、標準の NRE および単位あたりの料金に 25 ～ 100% の追加料金がかかります。

クイックターン PCB メーカーのビジネスケースは、次の 3 つのシナリオで最も強力です。 プロトタイプと設計の反復サイクル エンジニアリング時間のコストが製造プレミアムをはるかに上回る場合。 生産ラインの緊急事態 基板の故障により生産ラインが停止し、ダウンタイムのコストが 1 時間あたり数千ドルを超える場合。そして ショートウィンドウ市場の立ち上げ ここで、先行者利益は迅速化のコストを正当化します。計画的な量産の場合、短納期サービスがコスト的に正当化されることはほとんどないため、そのプレミアムは、事前に構築されたアセンブリの安全在庫を維持するために投資される方が賢明です。

クイックターンPCB市場の主要企業

クイック ターン PCB 市場は、地理、機能範囲、対象顧客に基づいて 3 つの層に階層化されています。

• 中国を拠点とするオンライン プラットフォーム (JLCPCB、PCBWay、Seeed Fusion): 標準仕様のクイック ターンの絶対最低価格を提供します。10 ピース 2 層ボードを 48 時間以内に 20 ドル未満で提供するのが標準です。社内のコンポーネント在庫により、組み立てに 3 ～ 5 日かかります。コストが主な制約であり、規制認証文書が必要ないプロトタイプの作業に最適です。
• 北米のクイック ターン スペシャリスト (Advanced Circuits、Sunstone Circuits、Sierra Circuits、TTM Technologies): 防衛および航空宇宙アプリケーション向けに、完全な IPC クラス 2 またはクラス 3 認証、UL 認定材料、ITAR 準拠の処理を備えた 24 ～ 48 時間のベアボード製造を提供します。 5 ～ 7 日の納期で組み立てサービスをご利用いただけます。ユニットあたりのコストは中国のプラットフォームよりも大幅に高くなりますが、出荷リードタイム、IP セキュリティ、および法規制順守要件により、多くのアプリケーションでは国内調達が必須となります。
• ヨーロッパのクイックターンプロバイダー (Eurocircuits、Multi-CB、Beta LAYOUT): 1 ～ 5 日の製造リードタイム、CE 準拠の品質文書、RoHS 準拠の処理で EU 市場にサービスを提供します。オンライン DFM チェックと即時見積は標準機能です。 CE マーキングまたは REACH 準拠文書用に現地調達のボードを必要とする EU ベースの設計チームにとって強力な選択肢です。

クイックターン注文を行う前に確認すべきこと

短納期リードタイムのコミットメントの信頼性は、メーカーの生産能力管理およびコンポーネント可用性システムと同等です。時間が重要な注文をする前に、次のことを確認してください。

• すべてのコンポーネントは社内在庫です 注文確定前のCMにて。 1 つのコンポーネントが在庫切れになると、クイック ターン スケジュール全体が崩れてしまいます。信頼できる CM は、急ぎの注文を受け入れる前に、リアルタイムの BOM 利用可能性チェックを提供します。
• DFM レビューは見積リードタイムに含まれており、 追加ではありません。一部の CM では、製造リードタイムを発注からではなく DFM 承認から引用しています。この違いにより、実際の納期に 12 ～ 24 時間が追加される可能性があります。
• 見積リードタイムは営業日であり、 暦日ではありません。水曜日に設定された「5 日」ターンは、週末が除外される次の水曜日まで発送されない場合があります。
• テストと検査が指定されています。 クイックターンアセンブリは電気テストをバイパスすべきではありません。5 日間待機した後に故障した基板を受け取るコストは、フライングプローブや機能テストのコストを大幅に上回ります。

3 つすべての統合: 設計からコスト最適化された短納期生産まで

PCB 開発における最大の成果は、レイアウト設計ソフトウェアの選択、組み立てコストの最適化、迅速な製造メーカーの選択を、独立した決定ではなく統合システムとして扱うことによってもたらされます。この統合を実現するための実践的なフレームワークは次のとおりです。

1. ターゲット CM に一致する DFM ルール セットを備えたレイアウト ソフトウェアを選択します。 主要なクイックターンメーカーは、プロセス能力表 (最小配線/スペース、ビアサイズ、銅重量、制御されたインピーダンス許容差) を公開しています。プロジェクトの開始時にこれらのルールを EDA ツールにロードすると、ファイル送信後の DFM レビューではなく、設計中に違反が検出されます。
2. CM のストック在庫に偏った優先コンポーネント ライブラリを構築します。 JLCPCB (LCSC ライブラリ) と多くの国内 CM は両方とも、コンポーネントの在庫をオンラインで公開しています。在庫部品を使用して設計を行うと、早納期スケジュールの失敗の最も一般的な原因である部品調達の遅れが排除されます。
3. ボリュームを確定する前に、プロトタイプのクイックターンを使用して設計を検証します。 レイアウト エラーを発見した 500 ドルのクイック ターン プロトタイプの実行コストは、1,000 ユニットの生産実行を廃棄する場合の NRE および材料コストに比べれば、ほんのわずかです。最適化する変数ではなく、固定コストとして開発スケジュールに 1 つまたは 2 つのクイック ターン検証サイクルを組み込みます。
4. 適切な変曲点でボリュームプライシングに移行します。 ほとんどの CM は、100、500、および 1,000 ユニットで意味のある価格破壊を提供します。設計が検証され、数量が予測可能になったら、3 ～ 6 か月の需要を計画リリース付きの 1 つの一括注文に統合すると、在庫維持コストを考慮しても、通常、毎月のクイックターン注文と比較して組立コストが 40 ～ 60% 削減されます。

規律ある DFM 実践の組み合わせ PCBレイアウト設計ソフトウェア 、に対する厳格なアプローチ コスト効率の高いPCBアセンブリ 設計と調達の意思決定、そしていつ起こるかについての明確な理解を通じて クイックターンPCBメーカー 回避可能な割増支出を意味する場合と比較して、真の価値を提供することで、あらゆる規模の効率的なエレクトロニクス製造の運用基盤を形成します。
